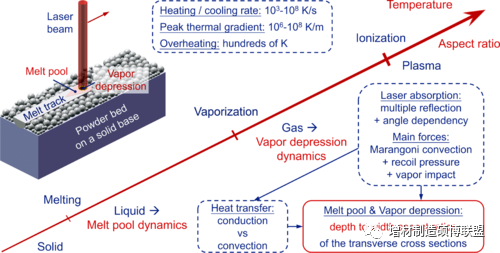

图2 金属粉末激光熔化物理过程

      作者首先阐述了金属激光粉末床熔融增材制造中的一般物理过程，着重强调了两个关键耦合现象：熔化和汽化，匙孔前壁液态突出物和匙孔失稳。这些物理现象驱动了熔池和匙孔的形貌演化，是激光熔化模式定义的基石。

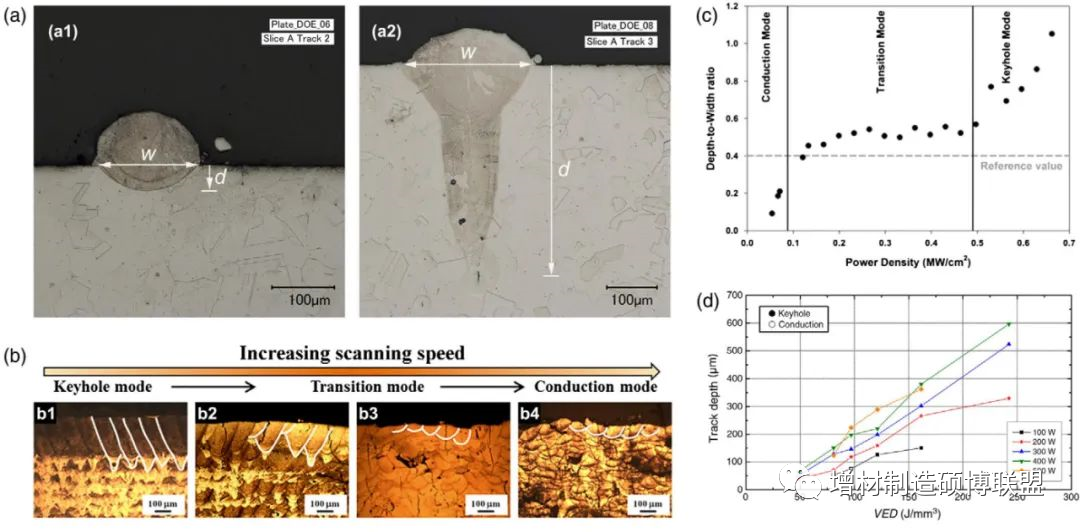

图3 基于打印件金相分析熔化模式

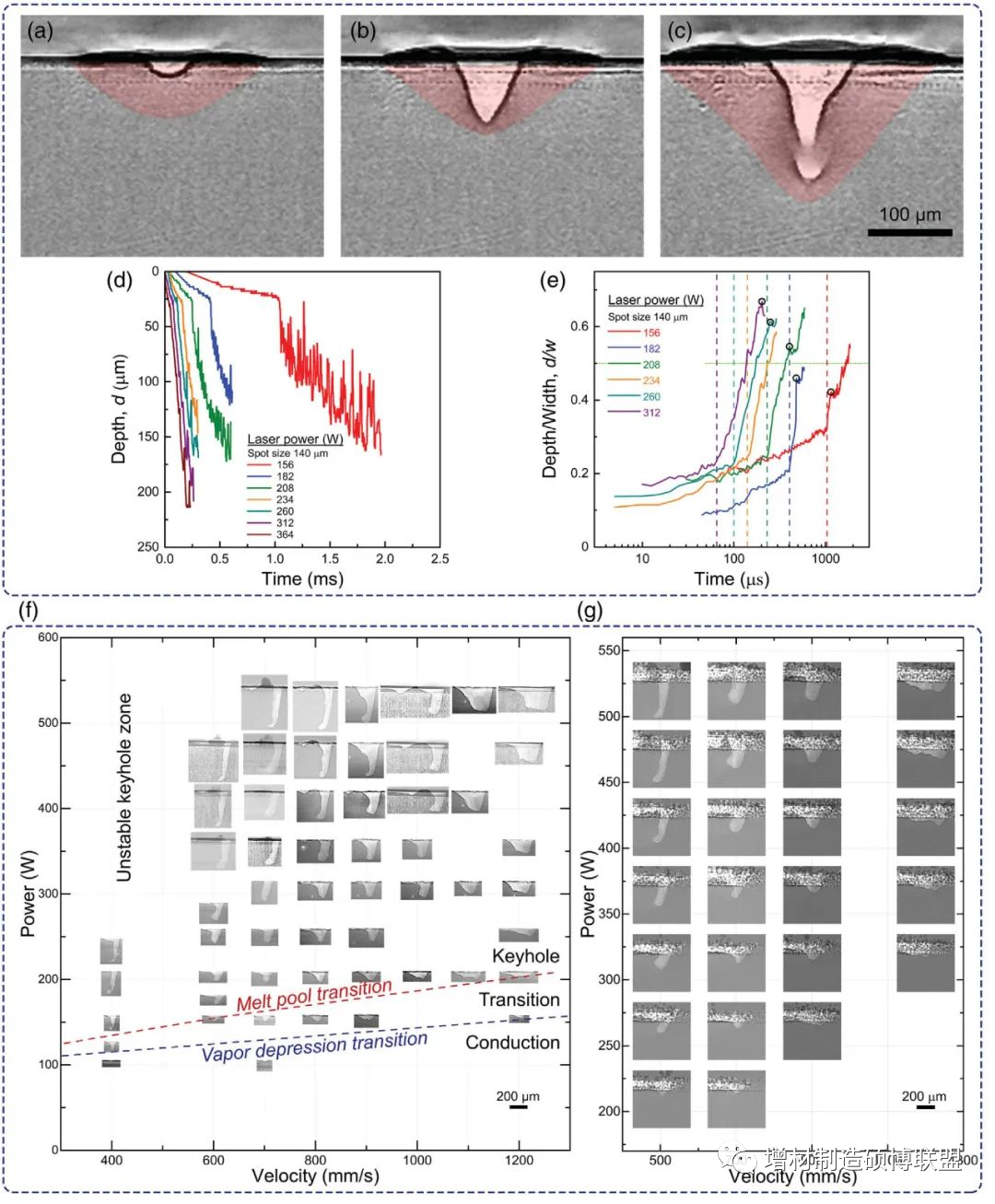

图4 基于过程可视化研究熔化模式

      之后，根据熔池和匙孔的表征测量方法，作者将激光熔化模式分为两类（图1）。第一类基于静态的事后金相剖析，而第二类基于原位、动态的过程可视化。相比而言，基于过程可视化的定义更加严谨、更具物理意义，为金属激光粉末床熔融增材制造提供了新的生产指导原则和新的研究方向。

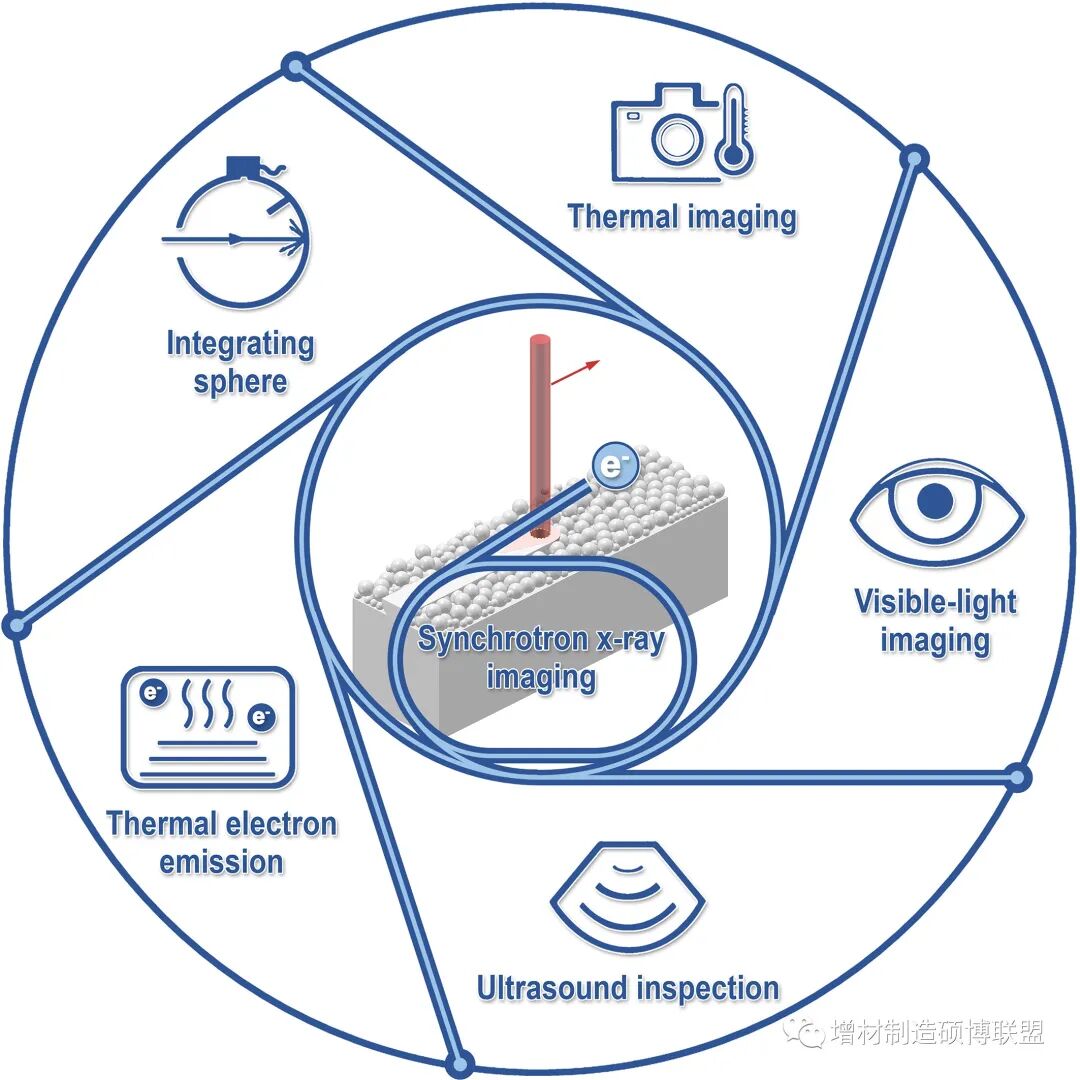

图5 多信息转录与知识转移

      作者强调了匙孔的重要性，并指出基于稳态匙孔熔化模式的增材制造更加高效、可持续、稳健。而这个设想的实现将依赖于多物理模型、多信息转录（如图5）以及跨平台跨尺度过程计量的发展。

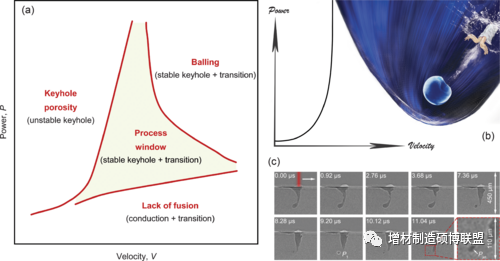

图6 金属激光粉末床熔合工艺图示意图

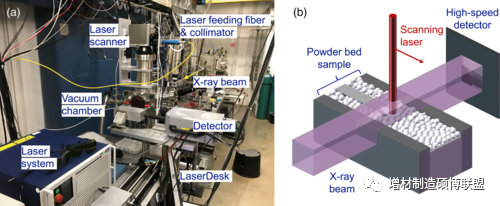

图7 激光熔化的同步x射线成像
