一．特点

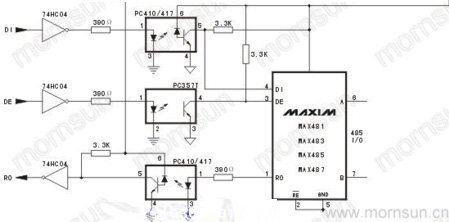

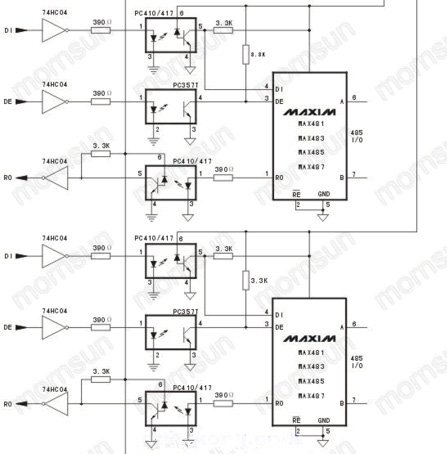

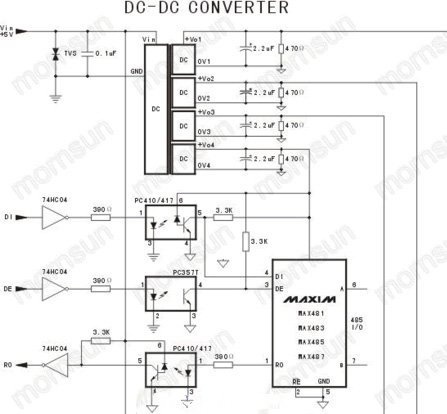

本电路采用四隔离型DC-DC模块与光电隔离器件获得四路相互隔离的485接口，降低了成本和简化电路,并且有效地抑制了电路周围的电磁干扰和消除接地环路,保护系统电路免受外部网络影响。

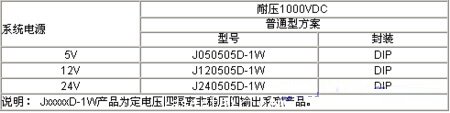

二．DC-DC电源模块选型表
二.注意事项:
DC-DC输出端外接的电容C容值不能太大，一般不应超过2.2µF，否则易引起DC-DC启动不良。
DC-DC输出端外接的电阻R阻值的选择原则为：R消耗的功率为DC-DC模块额定输出功率的5%。
