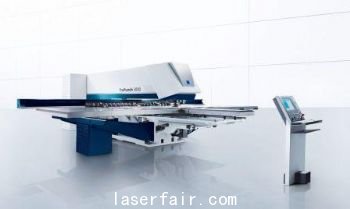

全球产量最高的冲床

选择最佳的机器并且将其做得更好 － 这就是我们所做的。TruPunch 5000冲床在其前一任机器上做了很大的改进 ，可以进行更快速，质量更高的加工。

应用 冲裁及成型
类型 高端机器
工作范围 - 2550 mm x 1280 mm 或
- 3070 mm x 1660 mm
线性模具库 - 18个模具位，配备3只夹钳
- 21个模具位，配备4只夹钳
最大板厚 8 mm

自动化装置 从半自动的上料到全自动的生产单元，将残料粉碎。

加速度使得TruPunch 5000冲床如此高效。采用轻质机床部件和刀架使这一切成为可能。X轴加速度超过2g，最大速度高达每分钟100米。

另一大特色是Y轴上的龙门式驱动：两部高速电机同步控制，没有机械连接，从而实现高速驱动。

C轴以每分钟330转的速度在任意角度上对刀具进行加速和旋转。TruPunch 5000冲床只需2.8秒就能更换模具。使用多子模的情况下，换模时间只需0.3秒。

成型速度与冲裁速度相当
TruPunch 5000冲床的冲裁速率每分钟1200次，打标速率为每分钟2800次。同时C轴的加速度和旋转速度大大提高；这样就可以快速完成轮廓加工和成型攻丝。

冲裁速率: 每分钟1200次，打标时每分钟 2800次
转速: C轴每分钟旋转330转
高速成型: 不同的成型高度，不同的冲裁时间，成型速度和冲裁速度相当

创新模具
通快为用户提供符合其要求的个性化模具。在换模的时候，上模，卸料板及下模都由感应器监控，从而保证了加工过程的稳定性。
例如:

去毛刺: 滚轮去毛刺模具及去毛刺多子模去除毛刺及斜切边缘。
MulitBend: 可以对高度可达25mm的折边进行高质量的折弯加工。
MultiShear: 使用这个模具加工出的工件质量可以与激光切割机的切边质量相媲美。
滚轮技术: 滚轮模具速度更快，无论是进行冲切、折弯或是拉筋加工。

避免刮痕
TruPunch 5000冲床可以配备被激活的下模，可以从底部工作，就像第二个冲头一样。 被激活的下模使得无毛刺冲裁及成型变得可能，超高速加工。 当您在定位板材时，下模移到下面，所以不会接触到板材。 对于成型下模同样如此。

自动化装置 - 为高效率量身定制
模块自动化设计，TruPunch 5000冲床可进行全自动化的操作系统。每个完成的工件可以自动地移到容器种。

技术数据

TruPunch 5000
工作范围 2550 mm x 1280 mm 3070 mm x 1660 mm
最大板厚 8 mm 8 mm
最大冲裁力 220 kN 220 kN
最大冲裁速率
(E = 1 mm) 1400 1/min 1200 1/min
打标时最大冲裁速率 2800 1/min(近似值) 2800 1/min(近似值)
线性模具库 18个模具位，配备3只夹具 21个模具位，配备4只夹具
可编程落料槽
最大工件尺寸 500 mm x 500 mm
500 mm x 500 mm

占地空间 6760 mm x 6100 mm(近似值) 7600 mm x 7000 mm(近似值)
