针对车门远程激光焊接,这家厂商有着不一样的解决方案

来源:BINZEL宾采尔2023-12-07我要评论(0)

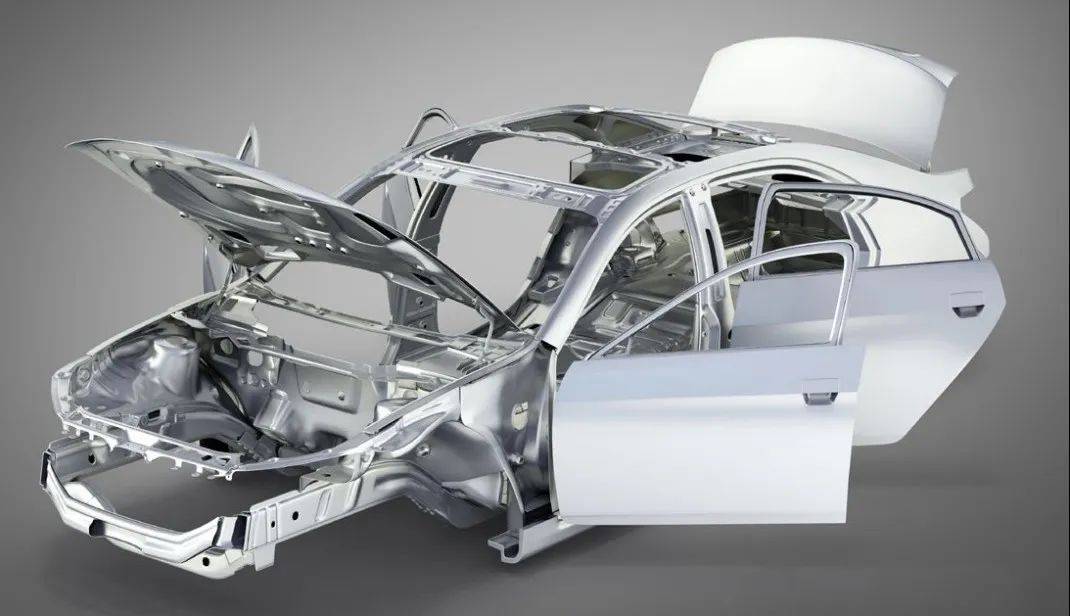

白车身的制造是汽车的生产制造过程中的主要组成部分,而车门作为白车身的关键零部件,起着密封、承载等作用,因其外观品质要求高、用户体验感强,它的制造精度很大程度...

白车身的制造是汽车的生产制造过程中的主要组成部分,而车门作为白车身的关键零部件,起着密封、承载等作用,因其外观品质要求高、用户体验感强,它的制造精度很大程度上决定着整车的质量和观感效果。为此,高精度高质量的车门焊接技术也应运而生。

激光焊接技术尤其远程激光焊接技术由于其可实现高质量的焊缝,具有高强度以及良好的结构刚度、较小的热影响区、几乎没有部件变形等优点,并且焊缝的再现性高(过程高精确性、安全且快速)等独特优势,已成为汽车零部件制造的标准工艺。

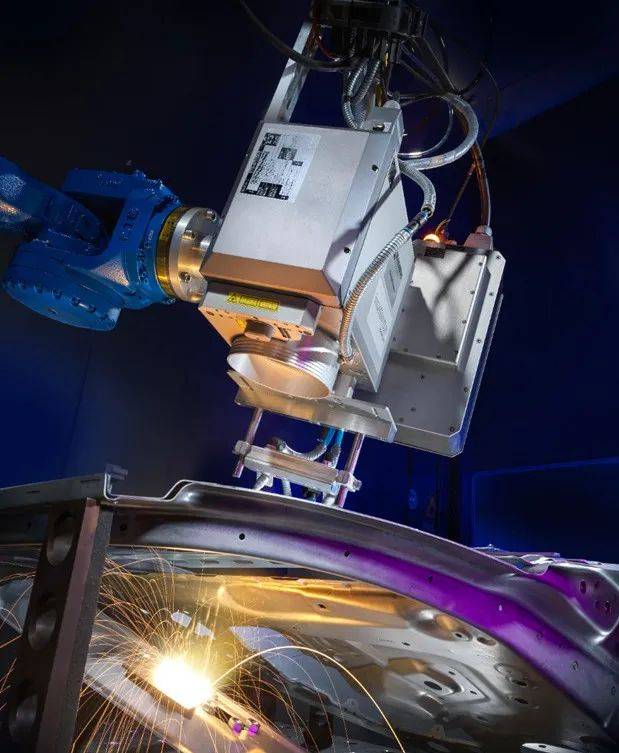

在远程激光焊接中,激光束由扫描振镜中的快速移动反射镜系统引导,以精确瞄准焊接点并聚焦在工件表面上。同时,机器人不断地移动扫描振镜,通过这种方式,极大地缩短了焊缝之间的移动时间,减少了循环时间,从而提高了零件产量,显著提高了生产制造效率。

具体应用到车门焊接时,远程激光焊接技术也需克服特定应用环境下的挑战。车门材料的焊接主要分为钢材和铝材焊接两类。对于铝材的焊接,必须采用激光振荡技术。现代车门焊接注重无缝一体化,需要更高频率地焊接超长长度的角焊缝。因此,激光束必须高度精准引导,对于钢材和铝材,仅容许极小的偏差。复杂焊缝的几何形状、倾斜角度和材料间隙的差异,可能导致焊接参数的差异,因此需要自适应参数调整。同时,对于任何生产企业来说,提高焊接节拍、减少无效焊接时间一直是追求的目标。

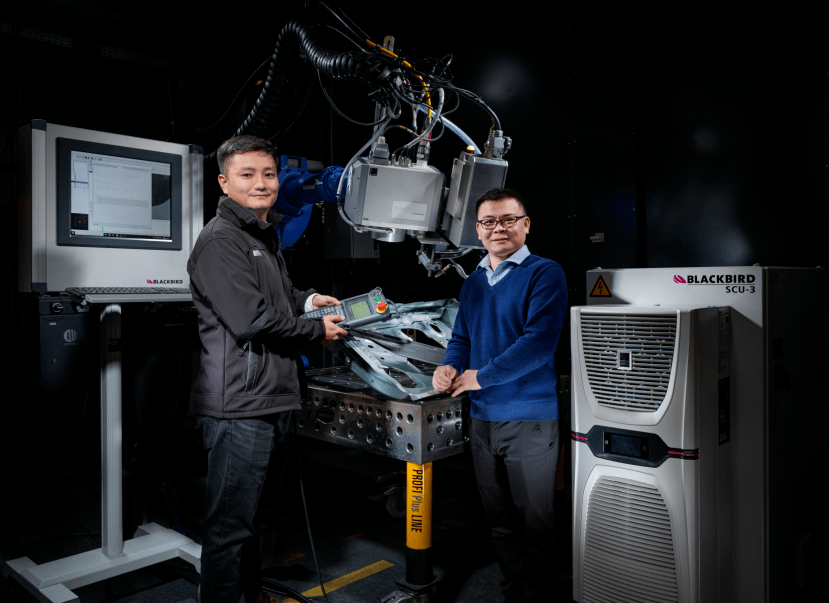

为了应对这些挑战,ABICOR BINZEL与Blackbird(黑鸟)技术强强联合,共同构建了一站式解决方案。该方案不仅结合了ABICOR BINZEL的销售服务网络,还带来了更高的经济效益,包括工艺可靠性、精确的焊缝和可重复性焊缝特性,可以通过全球的服务网络在世界各地实现自动化生产。

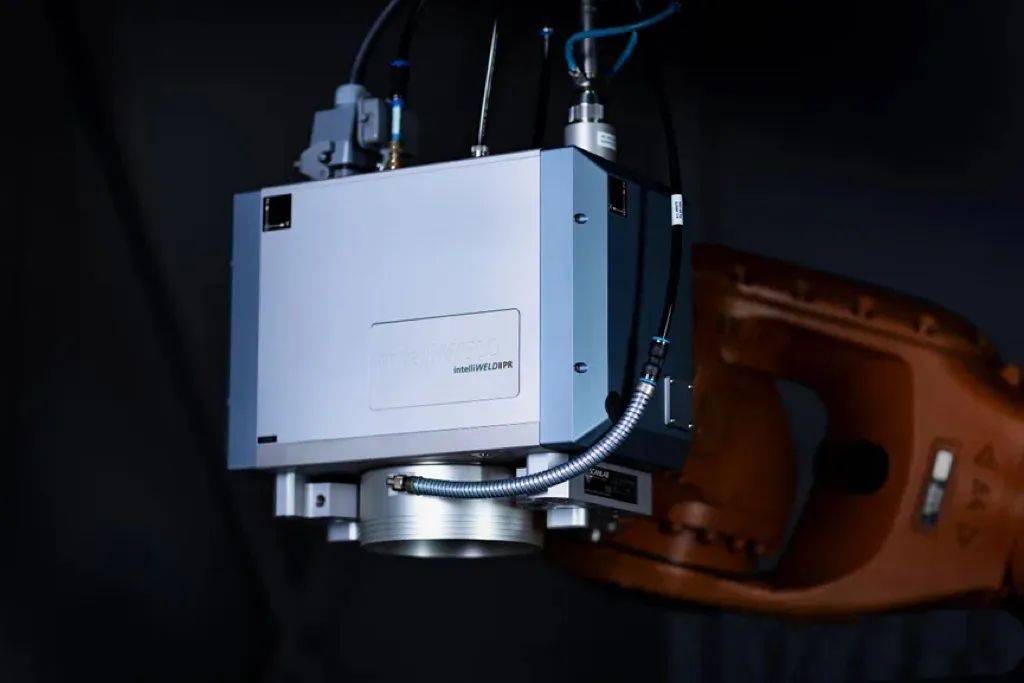

针对具体的产品选择,我们推荐使用intelliWELD Ⅱ PR配置。它适用于需要焊缝跟踪功能的焊接场景,或者针对单模激光和大型工件的焊接需求,是完美的车门焊接远程激光焊接解决方案。

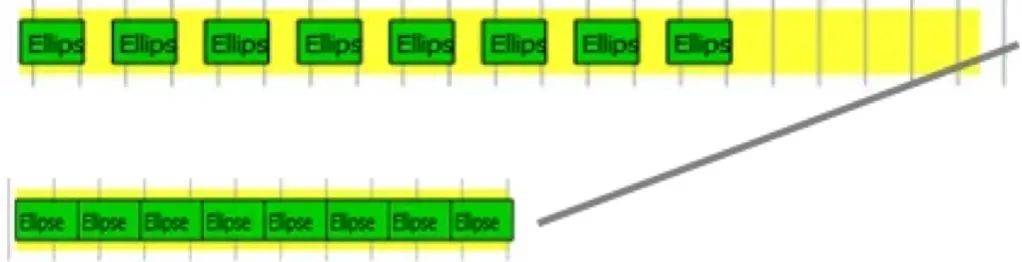

该配置不仅能够焊接钢合金和铝合金,还通过在焊接运动中叠加激光束振荡来支持焊接过程。这种振荡技术使其能够自适应地桥接上下板之间的连续测量间隙,从而形成角焊缝。动态焊接(OTF)允许在焊接过程中移动振镜头或工件,这进一步缩短了焊接周期,极大地提高了生产效率。此外,Blackbird控制器还可以与机器人或一个或两个线性轴一起执行OTF焊接。

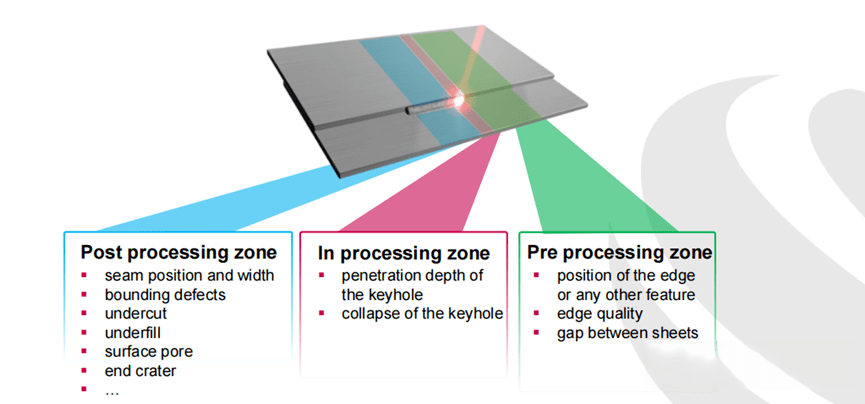

通过采用OCT焊缝跟踪功能,可以实现间隙检测与焊接的同步进行,调整焊接区域图形和振荡,实时调整间隙,甚至在后处理区域进行焊缝的表面质量检测,即使在低分辨率模式下也能实时完成测量。成熟的OCT传感器技术确保在焊接前、焊接中和焊接后捕获到工件的最佳轮廓。

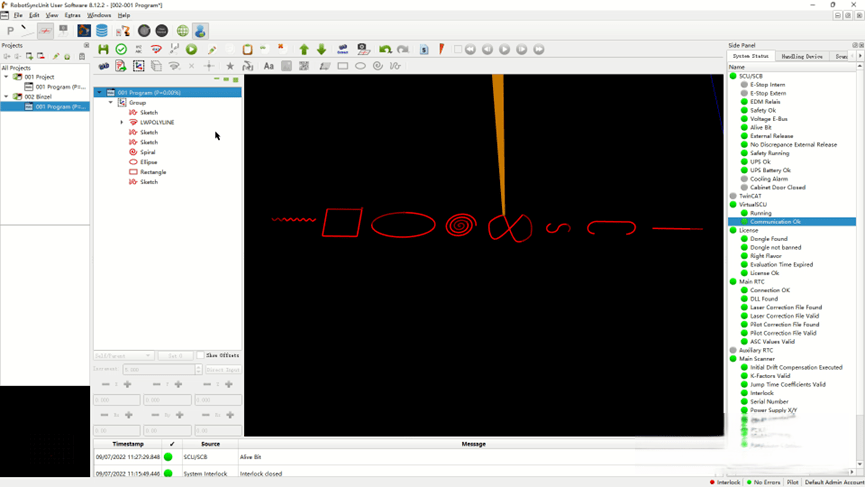

此外,强大的软件控制系统稳定了焊接过程。在软件控制系统中,可根据不同过程自由度进行自定义参数设置,通过机械手移动扫描头以及在工件上移动激光束,实现随时的跟踪和模拟。可视化界面则能使操作人员随时了解系统运行状态。
