尊敬的宏山激光设备用户：

您好，近期气温明显升高，雷雨天气频繁，湿气较重。炎热潮湿的环境容易导致激光器内部结露，影响激光器使用性能，在此我们温馨提示您防结露，做好夏季激光器维护。

激光器稳定运行条件

安放环境：平整、无振动和冲击

环境温度：10℃~40℃

相对湿度：小于70%

避免结露措施

小注：

结露：把物体放在一定温度、湿度和压力的环境下，逐步降低物体温度。当物体周围温度降低到这个环境的“露点温度”以下时，空气中的水分逐步达到饱和状态，直至在物体表面析出水露的现象。

露点温度：从应用角度来讲，就是能让工作环境周围的空气析出“冷凝水露”的温度就是露点温度。

01避免不自带空调的激光器内、外环境结露

如使用不自带空调且暴露在工作环境中的激光器时，冷却温度一旦低于激光器内环境的露点温度，水分就会析出到电学和光学模块上。如此时仍不采取任何措施，激光器外表面会开始跟随结露。因此一旦看到激光器外壳有结露，说明内环境已经结露。必须马上停止工作，立即改善激光器工作环境。解决方法是：为激光器配置独立空调间。

不自带空调的激光器内环境结露

不自带空调的激光器内、外环境结露

注：激光器冷却水温度必须设置在最严苛运行环境的露点温度以上。

02避免自带空调的激光器内、外环境结露

使用自带空调且暴露在工作环境中的激光器时，空调的制冷和除湿作用会大大降低激光器内环境的露点温度。一般设置工业空调的制冷温度和冷却水温度一致。

Ø当环境温度低于38℃

工业空调能够维持激光器内环境的安全，但激光器外壳表面可能有结露现象。如果结露不形成流动水珠就安全，如果有大量流动水珠，且在激光器四周地下有明显水渍，必须为带空调的激光器再建立一个安全不结露工作环境。

Ø环境温度高于38℃

工业空调的制冷量不足以维持激光器内环境的安全，仍会出现内环境结露，时间一长，外环境也会跟随结露。因此激光器四周不能有明显热源，水冷机的热出风口不能正对激光器。

自带空调的激光器内环境结露

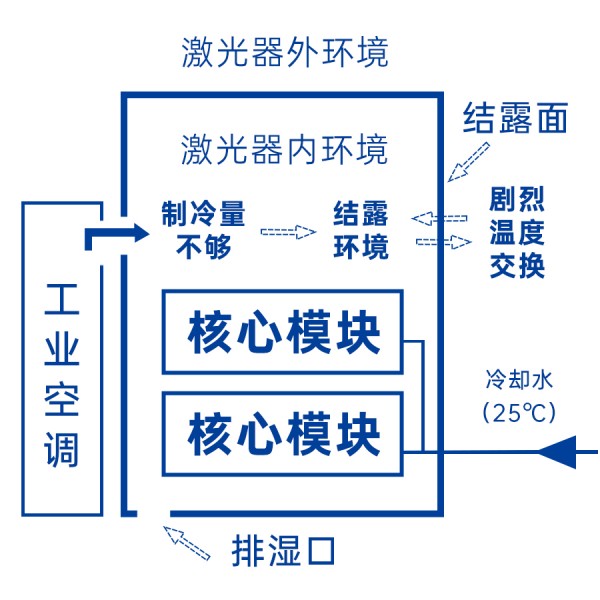

自带空调的激光器内、外环境结露

注：为消除激光器内环境结露风险，建议为激光器配置独立空调间。

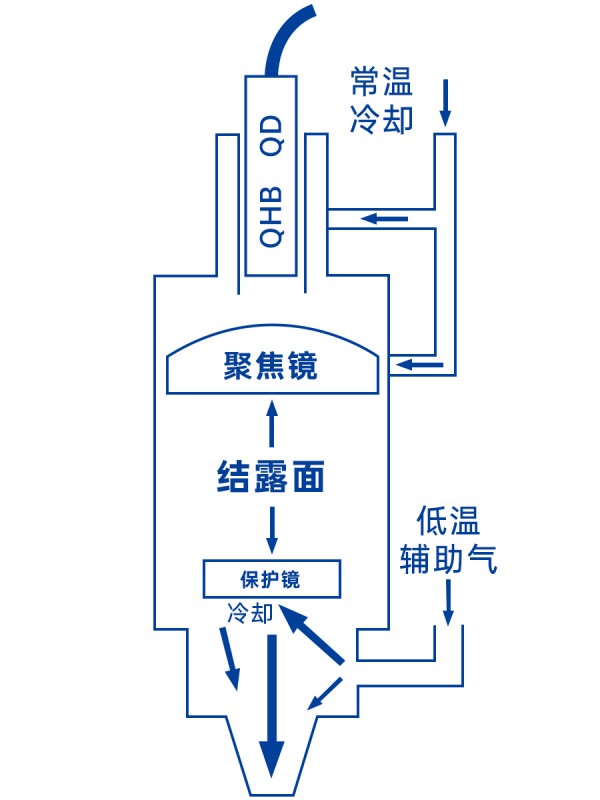

03避免加工头内部环境结露

结露会对光学镜片造成严重伤害：

1、冷却温度低于环境露点温度，会造成加工头内壁和光学镜片结露。

2、使用低于环境露点温度的辅助气会造成光学镜片快速结露。

建议在气源和加工头中间加蒸发器，让气体温度靠近环境温度，降低结露风险。

04 使用露点温度查询表

冷却水水温对电光转换效率，稳定性及结露有着直接的影响。而且冷却水水质会随着使用时间而变差，内部可能会有很多杂质或者生长微生物。在某些极端的情况下，有可能会造成光输出端头内部腐蚀，从而造成光纤故障。因此，一定要定期的清理水箱和换水。锐科建议客户每1-2个月更换一次冷却水及清理水箱，通常情况下，冷却水水温设定如下：

纯净水（也称低温水，用于冷却激光器模块）水路的水温一般应该设定在21 ℃左右，根据情况可以在20~25 ℃之间适当调整。不同类型激光器水温设置有所不同，这个调整数值请咨询锐科激光专业人员进行调整。

去离子DI水(也称高温水，用于冷却光学件)水路的水温应该设定在26 ℃到27 ℃之间，这个温度应根据环境温度和湿度做相应的调整，通常说来环境温度越高，湿度越大，DI水的水温应该相应增加。其基本原则是：DI水水温应该在结露点以上。

表格左侧是当前工作环境温度，顶边是当前工作环境湿度，温度和湿度参数的交叉点温度就是此环境下的“露点温度”。也即：在此环境中任何处于这个露点温度以下的物体，其表面就会结露。因此调节原则如下：

1、 低温水在15～30℃范围内调节，同时不能低于激光器内环境的露点温度，而且尽可能的靠向25℃。

2、 常温水在5-30℃范围内调节，同时不能低于加工头工作环境的露点温度，而且尽可能的靠向当时的环境温度。

否则需要根据露点温度查询表改善工作环境。

注意事项：

如使用当日温度和湿度浮动较大，必须以温度和湿度的最大可能值计算露点温度，否则仍可能产生结露并损害激光器和激光输出头。

开关机顺序

夏季是激光器故障高发季节。统计结果显示，激光器大部分故障与用户的操作顺序及设备运行环境密切相关。当夏天环境温度高于25℃时，请提醒客户按照以下顺序进行开关机：

Ø 开机顺序：

先开激光器总电源（激光器不出光），使空调先开始工作进行制冷；

待激光器内部温度降至25℃左右时（大约半小时左右），再开启水冷机并启动激光器出光工作。

Ø 关机顺序：

请先关水冷机，再关闭激光器开关。

（切忌出现激光器已经关机，水冷机还在运行的情况）

由于结露是一种客观存在的物理现象，无法100%的避免，但还是要提醒大家，在激光器使用时，一定要尽量缩小激光器运行环境和其冷却温度的温差。
