半导体激光器

半导体激光焊接技术应用于不同领域

激光制造商情来源:广东星之球2010-10-13我要评论(0)

半导体激光器在金属薄片焊接中的应用 激光连续波焊接金属是经过实践验证的有效方法,能否确保高精确度的焊接过程。 COMPACT 系统能够实现广泛的精密金属焊接,如焊接电...

半导体激光器在金属薄片焊接中的应用

激光连续波焊接金属是经过实践验证的有效方法,能否确保高精确度的焊接过程。

COMPACT系统能够实现广泛的精密金属焊接,如焊接电子元器件,传感器,压力开关或气阀等配件以及如补偿器,外科手术器械,管道和薄膜等。尤其当焊接配件厚度只有0.8mm的薄片金属时,半导体激光器实现的焊接质量明显优于灯泵浦的固体激光器。

半导体激光器紧密而高效,操作维护相当方便。

#p#分页标题#e#

半导体激光器加工优势一览表
焊接质量好,无需反复操作
无辅助性工具,无缝焊接
高度的可靠性和灵活性
焊接速度快
相对投资成本低
热影响区域小,热应力小

焊纵向接缝的细封闭管道高焊接质量#p#分页标题#e#焊接薄片金属点焊

半导体激光器应用于金属薄片焊接,经济实用
半导体激光器是最有效的激光光源。半导体激光器的电 - 光转换效率是的灯泵浦固体激光的 10 倍以上。因此,半导体激光器具有相对较低的使用成本,效率高,设计紧凑,是非常经济实用的激光解决方案。 DILAS 19'' 标准机箱外壳包含激光器和冷却系统的设计为 OEM 集成商提供最简洁的组装模式的半导体激光器,安装简单、使用方便,能够集成到现有的产品线中,并且该系统的高度可靠性,也免去了用户很多发保养和维修成本。
COMPACT 半导体激光器系统实现的高质量焊缝,能够减少由于重复加工所带来的成本和时间需求。根据应用的不同,半导体激光器有可能完全消除重复工作。当焊接厚度低于 1mm 的金属零部件时,仅需要 100W 的半导体激光器。

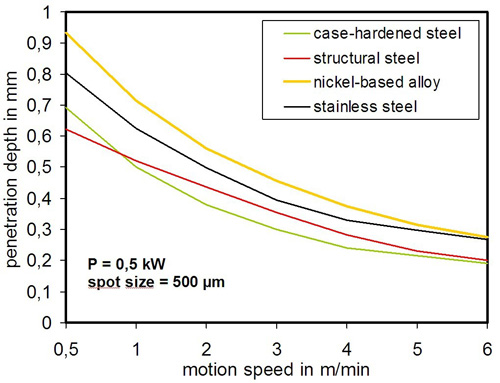

通常情况下,半导体激光器能够获得 400um 800um 的光斑尺寸,因此其光束质量已经与灯泵浦 Nd:YAG 激光器的光束质量相当。
#p#分页标题#e#

半导体激光器应用于塑料焊接

除了传统的焊接方法以外,用激光焊接塑料已被证明是一种可行的焊接方法。目前,利用激光焊接方案已经能够焊接汽车、电子、医疗设备制造中的敏感零部件,并能服务食品包装和消费电子市场。

半导体激光器加工优势一览表

最小的机械应力

最小的热应力#p#分页标题#e#

稳定的焊接过程

极大的焊接灵活性

完全无粒子产生

内部连接

小的熔融物喷射#p#分页标题#e#

不需要附加的吸收剂

高质量和牢固的焊接质量

液体运输部件可以实现无粒子焊接,实现紧密焊缝
液体运输部件可以实现无粒子焊接,实现紧密焊缝
敏感元件的无损焊接
敏感元件的无损焊接
设计表面的完美焊接#p#分页标题#e#
设计表面的完美焊接
焊接透明材料,获得紧密焊缝
焊接透明材料,获得紧密焊缝

实现完美表面与牢固焊接的灵活过程

为了得到具备完美表面的牢固性焊接,通常使用重叠和光束透射焊接(transmission welding),对红外区域的激光能量的吸收,通常是用颜料(如烟灰)实现的。在透射焊接中,激光辐射透过一个被焊接的部件,被另一被焊接的部件吸收。现在,激光能够焊接多种颜色的肃塑料,并通过向焊接处添加各种颜料实现更高的焊接牢固性。相比于粘接、超声焊接、振动焊接以及热焊接等传统的焊接方式,激光焊接技术拥有诸多优势。

粘接通常需要对接触面进行预处理,并且要使用有机溶剂。热焊接虽然成本较低,但焊接速度相对缓慢,并且容易有磨损发生。而且,通常这种焊机方法的热影响区域较大,因此不适合敏感零部件焊接。#p#分页标题#e#

摩擦焊接、振动焊接和超声波焊接,将会对焊机部件施加较大的机械力,这使得焊接结构更为复杂,并且需要定期机械检查。

与上述焊接方法相比,激光焊接的优势凸显。激光焊接产生最小的热应力和机械应力。并且,激光焊接非常清洁,没有颗粒产生,也不需要溶剂,并且具有高度灵活性。焊接是在被连接的物体内部进行的。

焊接过程的可靠性与控制

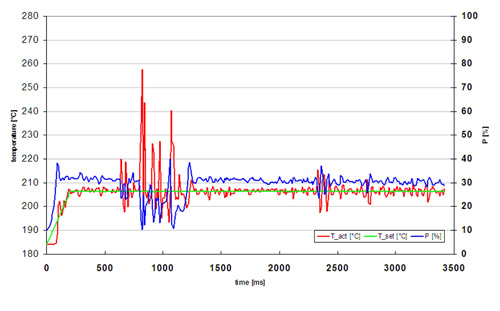

实际应用表明,在激光焊接应用中,高温计是一个非常有用的工具。高温计与德国DILASCOMPACT#p#分页标题#e#高功率半导体激光器系统相结合,能够实现非接触式温度测量,并且能够快速调节温度,保持稳定。这种闭环控制系统,能使焊接过程始终保持在一个恒定的温度下进行,以避免由于过热所造成的损伤。

温度信号可以在一个定义的过程窗口以图标的形式生动显示出来,这样就能够随时发现焊接不合格的部件,将其挑选出来。除此之外,DILAS还提供具备一个色彩校正f-Theta透镜的检流计扫描镜。

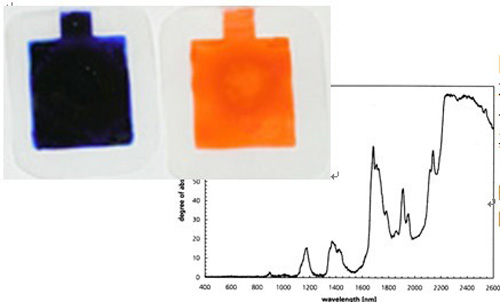

波长

除了标准的透射焊接波长外,COMPACT高功率半导体激光器器系统同时提供#p#分页标题#e#1940nm波长。在此波长范围内,在不需要使用任何额外的激光能量吸收剂的情况下,就能用COMPACT系统实现两个透明膜或两个透明零部件的焊接。在焊接透明的塑料产品时,德国DILAS允许用户使用其专利产品——PCT/EP99/05109
