MID(mobile Internet Devices)是一种结合行动电话、数字相机与平板计算机的行动上网装置。AME的LDO、Step-Down DC/DC Converter可提供稳定的电源与高转换效率,并具有OCP、OTP保护设计,提高产品的稳定性与效能,让使用者能体验MID行动上网带来的便利与影音享受。

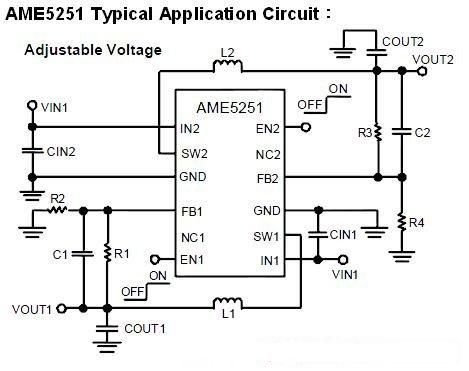

AME5251 Dual High-Efficiency Synchronous Step-Down DC-DC Converter
安茂微(AME)的AME5251,提供DFN-12A(3mm x 3mm x 0.75mm)包装,能同时提供2组电源与同时输出1A电流,可增加PCB Board 利用空间且高达1.5MHz的频率,无须外加二极管,95%高转换效率、0.6V Feedback电压、及柔性启动(soft start)之特性,而100% Duty cycle,让电源设计者有更大的操作范围,在低负载的情况下,使用PSM模式控制,达到高效能的设计,并可撘配低ESR之陶瓷电容器。
AME5290 3A, 1MHz, High-Efficiency Synchronous Step-Down DC/DC Converter
安茂微(AME)的AME5290,为同步降压DC/DC稳压器。无须外加二极管、95%高转换效率、0.8V Feedback电压、可由外部电阻设定频率,且高达1MHz的频率,亦有利于电感的选用及输出电压涟波的调整,有效缩小周边零件。提供SOP8/PP包装及3A输出电流。
Low Dropout Voltage Regulator

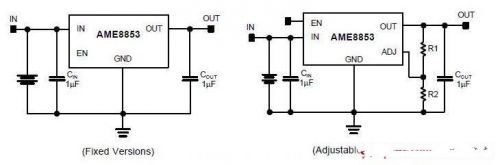

AME8853 High PSRR, Low Noise, 300mA CMOS Regulator
安茂微(AME)的AME8853,提供300mA的输出电流,提供SC70-5、SC70-4、SOT25、TSOT25A、SOT25、SOT23包装,具有300mV低压差、并可撘配低ESR之陶瓷电容器。

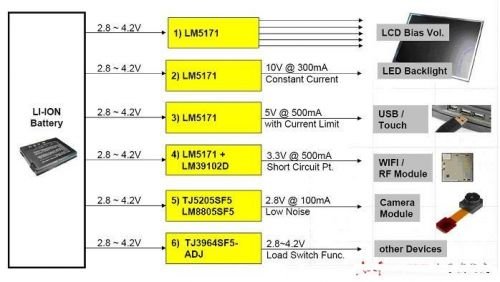

HTC Korea (韩商泰进)推出MID电源供应器解决方案:
一、MID产品使用锂电池及充电器两种电源。在锂电池模式,随着电池电源消耗,输出电压由充满
时4.2V至没电时3.3V(最低2.8V),在电源转换需Range较大的Vin operating.MID产品另有
空间上的考虑,故内部零件有需求较少,HTC产品针对客户规格,提供其所需产品如LM5171Q
QFN Package,高度低于1mm以下。
二、目前许多解决为特制化IC,价格昂贵且资源较少,HTC产品在许多客户验证下,无论是成本、
效率及质量,皆受到客户肯定。 目前所应用之产品皆有EV Board可提供客户测试、使用。
iDESYN(益力半导体) 推出iD9306 提供MID最佳电源管理解决方案
MID (Mobile internet Device) 行动因特网装置,是一个可以随时提供使用者利用Wi-Fi、蓝牙等行动通讯来上网的小型化计算机,让需要行动办公及随时想要享用在线影音服务者多了一个选择。由于MID的体积小型化及电池待命时间长的要求下,电源管理芯片就必需具备以下几个特点,第一是外部的组件小并且少,第二是大范围的负载变动下仍具有高转换效率,第三是具有独立控制致能(Enable)的功能,以达到不同电源的时序要求,第四是待机时的净秏电量小(Low Standby Current)。以下为益力半导体针对MID所提供之电源管理产品,其特色如下:
Low Dropout Linear Regulator:

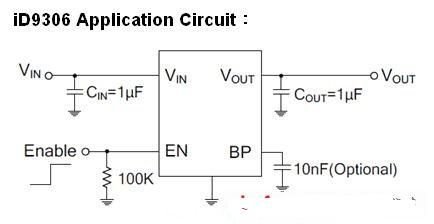

iD9306 Ultra-Low Noise Ultra-Fast 300mA LDO Regulator
在MID的应用中,因为需要多组的输出电压,使用多组高效率的DC-DC当大负载的主力电源再搭配多组的LDO,可使得电源设计上更有弹性也让整体的成本降低。iD9306提供了使用者由1.5V~3.3V的定电压输出,0.1μA极低的待机电流(Standby Current),可使得电池的使用寿命更为延长,低压差的电压转换(Low Dropout)及独立致能功能(Enable),让电源设计更具灵活度。使用具有Bypass功能的版本,PSRR可以到达70dB,更可以提供比DC-DC更好的噪声仰制能力,SC-70及SOT23的封装可有效的缩小体积
在其保护功能上,设计了过电流保护(Over Current Protection) ,短路过电流保护(ShotCircuit Protection),过温度保护(Over Temperature Protection)。
