IPG高功率光纤激光器原理介绍

星之球科技来源:百度文库2012-09-06我要评论(0)

一、典型的高功率光纤激光加工系统一般包括以下几个基本单元: 1.高功率光纤激光器系统 ①.传输光纤/操作光纤 ②.光闸/光纤耦合器 ③.激光模块 ④.激光模块电源 ⑤.制冷...

一、典型的高功率光纤激光加工系统一般包括以下几个基本单元:

  1.高功率光纤激光器系统

  ①.传输光纤/操作光纤

  ②.光闸/光纤耦合器

  ③.激光模块

  ④.激光模块电源

  ⑤.制冷机组

  ⑥.控制接口

  ⑦.监控软件

典型光纤激光器系统

IPG光纤激光器内部结构

  2.准直与聚焦系统:在外壳内,同中心光轴地置有发射可见光束的半导体激光二极管和聚焦透镜。聚焦透镜将可见光束聚焦耦合进入准直光纤内,由活动连接的输出耦合头耦合进入激光工作光纤内,从激光工作光纤输出端观察激光工作光纤与准直光纤的相对位置并调整两者准直位置后,去掉准直光纤,接上泵浦源的泵浦光输出光纤。

  3.运动机构

  4.控制系统

  5.辅助系统

二、IPG光纤激光器内部结构

  1.激光电源:该机柜可安装10--40KW激光电源,最高可支持12KW激光输出。

  2.空格:空余空间可为将来激光器升级预留出位置。

  3.合束器:合束器将单模光纤耦合进传导光纤内,性能稳定。该和束器可以进行更换。

  4.控制安全界面:控制和安全界面均按照工业标准设计,客户也可以按照自己需求选择其他界面如Tnterbus和PROFINET等。

  5.光学模块:光纤激光为模块化设计,每个模块可产生几百瓦甚至上千瓦激光。

  6.冗余设计:IPG为高功率激光器配备了备用模块,一旦莫一模块发生了故障,备用模块会自动启动,保持激光器稳定输出。

  三、IPG光纤概述

  1.光纤的外形

光纤激光器外观

  2.光纤的功能

  3.光纤的结构

  4.激光传输的机理

  光纤是一种高度透明的玻璃丝,由纯石英经过复杂的工艺拉制而成的,光在纤芯和包层之间的界面上反复进行全反射,并在光纤中传递下去的传导工具。

  光纤=中心部分(芯Core)+同心圆状包裹层(包层Clad)+涂覆层

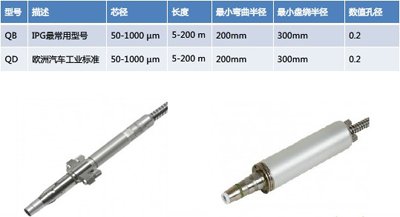

  5.可提供光纤的连接头形式

  6.可提供的光纤纤芯径及长度

光纤

光纤耦合器

光纤耦合器与原理图

光纤耦合器类型

光闸

光闸光学原理图

光闸种类

 四、激光模块

  如果激光器中有多个模块,可以通过LaserNet软件有选择性的使用其中的一个或几个。

  如果激光器中含有备用模块,如其中的某个模块损坏,备用模块会自动开启。

激光模块及构成

  特点:

  1.体积小,高度集成的全光纤设计

  2.并联单芯结二极管激光模块组合

  3.侧面泵浦

  4.坚固的机械结构,耐冲击稳定性极强

  5.超高的温度稳定性

激光模块的组合

激光模块的监控

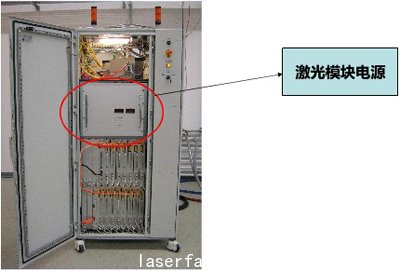

激光模块电源

电源状态监控

制冷机组

链接方式

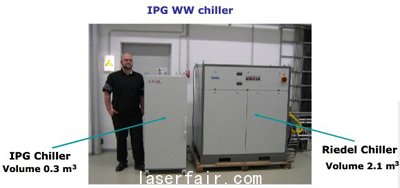

IPG标配的两种制冷机

激光器有关制冷器的接口

五、激光器的几种运行模式

  1.内控模式:激光功率和开关光均由LaserNet通过网线控制

  2.模拟量控制:激光功率和开关光均由外部信号控制

  3.外控模式:激光功率由LaserNet设定,开关光由外部信号控制

  4.Hardwiring控制模式:所有激光参数都有机械手控制#p#分页标题#e#

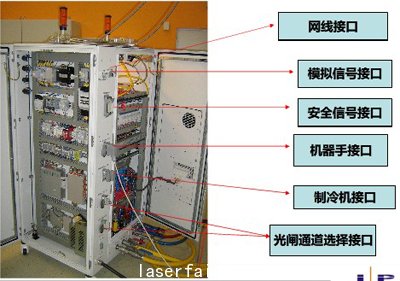

相应的接口

  六、激光器型号综述

  1.YLS-xx-SM series---------FEEDINGFIBER直接输出的单模光纤激光器

  2.YLS-xx-SM-CT-series------在机柜上部带有光光耦合器的单模光纤激光器

  3.VLS-xx series------------FEEDINGFIBER直接输出的多模光纤激光器

  4.YLS-xx-C series----------在侧边带有光光耦合器的多模光纤激光器

  5.YLS-xx-CT series---------在机柜上部带有光光耦合器的单模光纤激光器

  6.YLS-xx-S2(SS2) series----在激光侧边带有两路光闸的多模光纤激光器

  7.YLS-xx-S4(SS4) series----在激光侧边带有四路光闸的多模光纤激光器

  8.YLR-xx-ST2(SST2) series--在机柜上部带有两路光闸的多模光纤激光器

  9.YLR-xx-yy-WW series------配备水冷制冷机的光纤激光器

  10.YLR-xx-yy-QCW series----带QCW选项的多模光纤激光器

  11.S2(4,6)-xx series,remoteBS--带远控二(四,六)路光闸光纤激光器

YLR-3000(5000)-SM Fiber Laser

YLR-xx-SM-CT series specifications

YLR-20000 Fiber Laser

YLR-XX-C series specifications

YLP-XX-S2(SS2) seriesspecifications

YLR-XX-CT series specifications

YLP-XX-S2(SST2) seriesspecifications

YLP-2000-S2T-QCW Fiber Laser
