德中在激光精密不锈钢漏印模板的加工技术及应用(上篇)

hth官方来源:DCT德中技术2023-05-23我要评论(0)

模具是工业产品之母,在电子行业内,SMT钢网(Stencil)也称作 SMT 模板(SMT Stencil),SMT钢网就是电路板组装用的专用模具;主要作用是辅助锡膏的沉积;目的是将准确数量的...

模具是工业产品之母,在电子行业内,SMT钢网(Stencil)也称作 SMT 模板(SMT Stencil),SMT钢网就是电路板组装用的专用模具;主要作用是辅助锡膏的沉积;目的是将准确数量的锡膏精准地转移到空PCB上的准确位置。

随着SMT的发展,对网板要求不断提高,钢网也随之产生。受材料成本及制作的难易程度影响,最初的钢网是由铁/铜板制成的,但也是因为易锈蚀,逐渐被不锈钢钢网所取代,也就是现在的钢网(SMT Stencil)。

钢网是一种孔板,由厚度几十微米到一两百微米的不锈钢箔上开孔制得。在SMT技术中用漏印技术向电路板焊盘上转移焊锡膏。

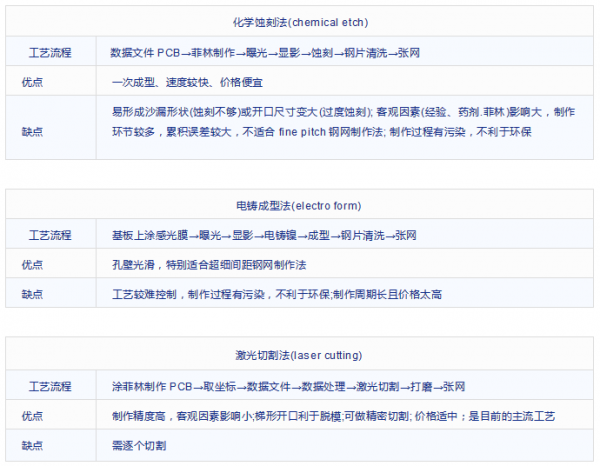

SMT钢网(SMT模板)“开孔”制作工艺分类有化学蚀刻法(chemical etch)、电铸成型法(electro form)和激光切割法(laser cutting)。


钢网确定焊膏的位置、形状、数量,在很大程度上决定着焊接质量,是表面组装技术中最关键的工艺装备。加工设备的结构决定着其基本性能,对于SMT钢网精密激光切割加工,设备结构对性能的影响格外突出。


软件、应用经验和激光精密加工设备技术的完美组合 - 德中钢网切割机设备:StencilMat M3/M6


全能冠军—StencilMat M3

设备采用高品质花岗岩作为横梁材料,使用龙门双电机驱动结构,工件夹持台固定,激光头在龙门架上沿X轴左右运动,而龙门架沿Y轴前后运动的定位结构,运动稳定,定位精度高。设备采用进口IPG光纤激光器,自研专用钢网切割头,专业精致的光学器件和光传输系统,使得切割孔壁质量能够轻松满足严苛要求。
StencilMat M3选配项丰富,可以搭配钢网检查模块、钢网打标模块、钢网打磨模块,组成SMT钢网自动化单人生产工作站;面向miniled应用中常见的大批量小孔应用,还可选配小孔加速模块,极大提升钢网小孔切割速度。

StencilMat M3


打标打磨模块


高效冠军—StencilMat M6

设备采用X、Y分离运动结构,激光头在稳定的桥架上沿X方向左右运动,工件夹持台沿Y轴前后运动,两个系统独立,各自的运动互不干扰。该结构从根本上提升了定位精度和定位速度。与StencilMat M3一样,设备采用进口IPG光纤激光器,自研专用钢网高速切割头,专业精致的光学器件和光传输系统,使得切割孔壁质量能够轻松满足严苛要求。

作为专用高速切割能手,StencilMat M6切割效率可达15000孔/小时以上,通过选配小孔加速模块,在加工30μm-100μm之间的孔,速度高达3万-8万/每小时。

StencilMat M6

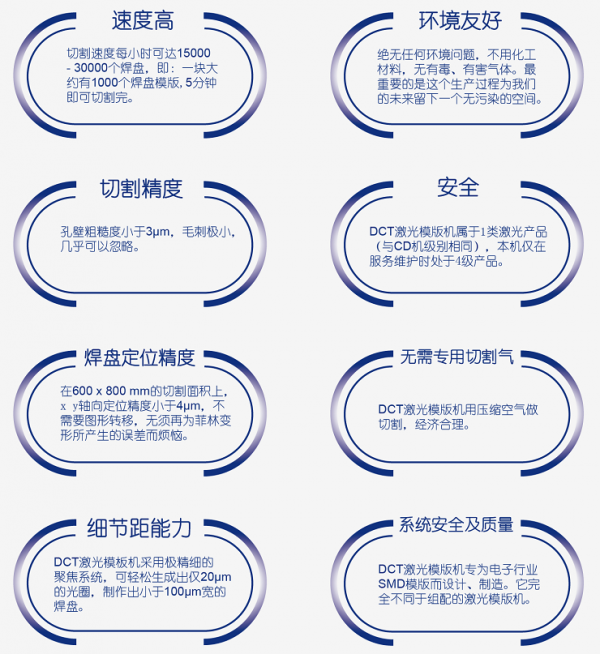

综合来看,德中钢网切割机设备具有下列综合优势。可以满足各类钢网加工厂、SMT工厂对于钢网切割应用的多种复杂要求,是实现钢网切割自由的高性价比之选。


德中钢网切割机设备的主要应用领域

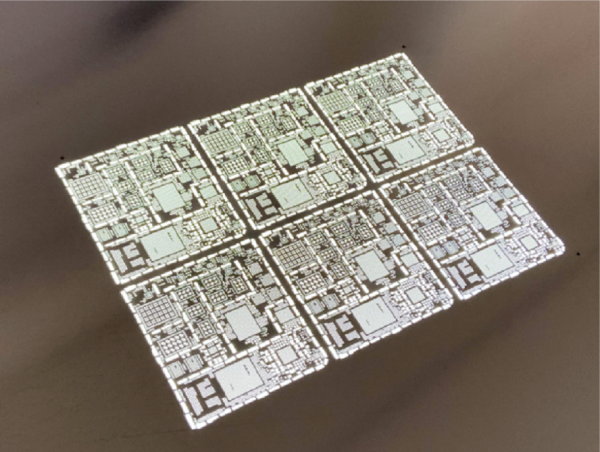

切割样品的孔尺寸为:30-80μm


敬请期待!德中在激光精密不锈钢漏印模板的加工技术及应用(中篇)
我们将会为大家介绍德中技术在钢网检查方面的相关技术和应用
